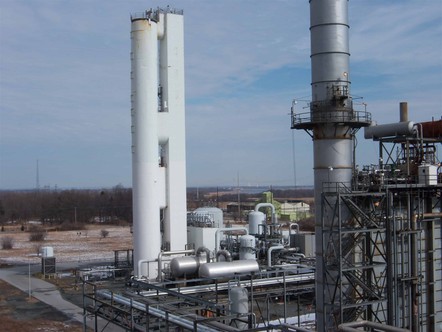

Reviżjoni tat-teknoloġija tas-separazzjoni tal-arja u l-integrazzjoni tagħha mal-proċessi tal-konverżjoni tal-enerġija

It-teknoloġija tas-separazzjoni tal-arja hija l-qalba tal-produzzjoni tal-gass industrijali, u l-ottimizzazzjoni integrata tagħha mal-proċessi ta 'konverżjoni tal-enerġija hija kruċjali għat-titjib tal-effiċjenza industrijali u t-tnaqqis tal-ispejjeż. Dan id-dokument jirrevedi b'mod sistematiku l-prinċipji, l-ekonomija u x-xenarji ta 'applikazzjoni ta' teknoloġiji tradizzjonali u emerġenti ta 'separazzjoni ta' l-arja (distillazzjoni krijoġenika, adsorbiment, separazzjoni tal-membrana, membrana tat-trasport tal-joni, eċċ.), Li tiffoka fuq l-integrazzjoni ta 'teknoloġiji krijoġeniċi u mhux krijoġeniċi fit-turbini tal-gass, gassifikazzjoni tal-faħam, ċiklu magħqud (IGCC) u l-produzzjoni tas-singi. Permezz ta 'paragun tekniku u analiżi tal-każijiet, ix-xejra ta' żvilupp u d-direzzjoni futura tar-riċerka tat-teknoloġija tas-separazzjoni tal-arja fil-qasam tal-enerġija huma żvelati.









Introduzzjoni

Il-gassijiet industrijali (ossiġnu, nitroġenu, argon) għandhom rwol ewlieni fil-proċess ta 'konverżjoni tal-enerġija, u l-għażla u l-integrazzjoni tat-teknoloġija tal-produzzjoni tagħhom jaffettwaw direttament l-ekonomija u l-effiċjenza tal-faċilità. Dan l-artikolu jiddiskuti l-kwistjonijiet ewlenin li ġejjin:
Xenarji applikabbli ta 'teknoloġiji differenti ta' separazzjoni ta 'l-arja (purità, skala, konsum ta' enerġija)
Strateġija ta 'integrazzjoni ta' unità ta 'separazzjoni ta' l-arja (ASU) u proċessi 'l isfel (bħal gassifikazzjoni, kombustjoni, ġenerazzjoni ta' enerġija)
Sfidi u supplimenti ta 'teknoloġiji emerġenti (bħal membrani tat-trasport tal-joni) għal proċessi krijoġeniċi tradizzjonali


Teknoloġija ta 'separazzjoni ta' l-arja mhux kriġenika




Metodu ta 'adsorbiment (PSA / VSA)

Prinċipju: Uża l-adsorbiment selettiv tan-nitroġenu permezz ta 'żeoliti jew passatur molekulari tal-karbonju biex jikseb is-separazzjoni tal-ossiġnu u tan-nitroġenu permezz taċ-ċiklu ta' tbandil tal-pressjoni.
Proċess: L-arja kkompressata tidħol fit-torri tal-adsorbiment, in-nitroġenu huwa assorbit, u l-gass b'ħafna ossiġnu ({93-95% purità) huwa skarikat bħala prodott; It-torri saturat huwa riġenerat bit-tnaqqis tal-pressjoni (Figura 1).
Vantaġġi: Startup veloċi (minuti), disinn modulari adattat għal skala żgħira u medja (<150 tons/day).
Limitazzjonijiet: L-argon ma jistax jiġi prodott, u n-nitroġenu tal-prodott sekondarju għandu kontenut għoli ta 'ossiġnu u jeħtieġ purifikazzjoni addizzjonali.



Metodu ta 'assorbiment kimiku

Każ: Proċess ta 'melħ imdewweb moltoxe (Figura 2)
Proċess: L-arja kkompressata tirreaġixxi bil-melħ imdewweb wara trattament minn qabel, l-ossiġnu jiġi assorbit u desorbit permezz ta 'tisħin / depressurizzazzjoni.
Vantaġġi: Konsum ta 'enerġija baxxa għall-kompressjoni tal-arja, u s-sħana tal-iskart mill-proċess tista' tintuża.
Sfidi: Problemi sinifikanti ta 'korrużjoni ta' temperatura għolja, li għadhom mhumiex kummerċjalizzati.


Separazzjoni tal-membrana tal-polimeru

Mekkaniżmu: Ibbażat fuq id-dijametru kinetiku iżgħar ta 'molekuli ta' ossiġnu, permeazzjoni selettiva permezz ta 'materjali tal-membrana (Figura 3).
Karatteristiċi: L-ebda partijiet li jiċċaqilqu, adattati għal xenarji ta 'purità baxxa (25-50% arja arrikkita bl-ossiġnu), l-iskala hija ġeneralment<20 tons/day.
Applikazzjoni: ossiġenazzjoni tal-akkwakultura, minjiera tal-faħam.

Membrana tat-trasport tal-joni (ITM)

Skop Teknoloġiku: Il-membrani taċ-ċeramika b'temperatura għolja jiksbu separazzjoni permezz ta 'konduzzjoni ta' joni ta 'ossiġnu (Figura 4), b'purità ta' aktar minn 99%.
Potenzjal ta 'integrazzjoni: Meta kkombinati ma' turbini tal-gass, prodotti sekondarji ta 'nitroġenu bi pressjoni għolja jistgħu jintużaw direttament għall-ġenerazzjoni ta' enerġija, b'żieda ta 'effiċjenza termali ta' 15-20%.
Status attwali: Fl-istadju pilota, id-durabilità tal-materjal trid tkun ottimizzata.


Teknoloġija tad-Distillazzjoni Krijoġenika: Status attwali u Evoluzzjoni



Proċess tal-qalba

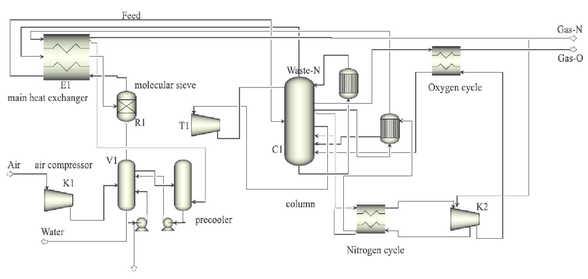

Prinċipju: Uża d-differenza fil-punti tat-togħlija tal-komponenti tal-arja (o₂ -183 grad, n₂ -196 grad) biex tinkiseb separazzjoni permezz ta 'torri ta' distillazzjoni f'żewġ stadji (Figura 5).
Passi ewlenin:
Kompressjoni u trattament minn qabel: L-arja hija kkompressata għal 6-10 bar, u l-passaturi molekulari jneħħu l-co₂ u l-fwar tal-ilma.
Separazzjoni krijoġenika: L-arja likwifikata hija separata fl-ossiġnu (qiegħ tat-torri) u nitroġenu (top tat-torri) fit-torri tad-distillazzjoni, u l-argon huwa rkuprat permezz tal-linja tal-ġenb.
Irkupru tal-Enerġija: L-Expander juża tnaqqis fil-pressjoni għar-refriġerazzjoni, u l-iskambjatur tas-sħana tal-pjanċa ta 'effiċjenza għolja jirkupra kiesaħ.



Innovazzjoni fuq skala kbira u integrata

Skala waħda ta 'sett: Minn 500 tunnellata / jum fis-snin 1980 sal-5, 000 tunnellati / jum (Figura 6), l-ispiża ta' investiment ta 'l-unità tnaqqset b'40%.
Każijiet ta 'integrazzjoni tipiċi:
Impjant tal-enerġija Demkolec IGCC (l-Olanda): L-ASU hija integrata għal kollox bit-turbina tal-gass, l-arja tittieħed mill-kompressur tat-turbina, in-nitroġenu jiġi injettat lura fit-tarf tal-kombustjoni, l-emissjoni NOx hija mnaqqsa bi 30%, u l-effiċjenza tal-ġenerazzjoni tal-enerġija netta tiżdied għal 47%.
Proġett ta 'Gassifikazzjoni tal-Faħam ta' Rozenburg: L-ASU indipendenti jforni l-ossiġnu, in-nitroġenu jintuża bħala gass inert għas-sigurtà tal-proċess, u l-kapaċità ta 'produzzjoni ta' syngas hija massimizzata.



Ottimizzazzjoni tal-Proċess

Pressjoni baxxa (LP) vs Ċiklu ta 'Pressjoni Għolja (EP):
Ċiklu LP: Pressjoni tal-Arja 65-100 psia, adattata għal xenarji ta 'venting tan-nitroġenu.
Ċiklu tal-PE: Pressjoni> 100 PSIA, in-nitroġenu jista 'jintuża direttament għall-kompressjoni tal-proċess, li jnaqqas il-konsum addizzjonali tal-enerġija.
Ċiklu tal-likwidu tal-ippumpjar: Il-prodotti likwidi jiġu ppumpjati għal pressjoni għolja biex jiġi evitat il-konsum tal-enerġija tal-kompressjoni tal-gass, adattat għal xenarji li jeħtieġu ossiġnu bi pressjoni għolja (bħall-industrija tal-kimika tal-faħam).

Tqabbil tat-Teknoloġija u Gwida għall-Għażla

Maturità tat-Teknoloġija Skala Ekonomika (Tunnellati / Jum) Purità (Vol.%) Ħin tal-bidu Kapaċità tal-Prodott
Cryogenic distillation Mature >20 akbar minn jew daqs 99 siegħa ta 'nitroġenu u rkupru effiċjenti fl-argon
Semi-matur tal-adsorbiment tal-PSA<150 93-95 minutes Nitrogen needs to be purified
Separazzjoni tal-membrana semi-matura<20 ≤40 Immediate No
ITM taħt żvilupp mhux determinat akbar minn jew daqs 99 siegħa nitroġenu jeħtieġ li jiġi ttrattat

Loġika tal-Għażla:
Domanda ta 'purità għolja fuq skala kbira (bħal azzar, industrija kimika): Ipprijoritizza d-distillazzjoni krijoġenika, billi titqies il-valur ta' prodotti sekondarji.
Xenarji flessibbli fuq skala żgħira u medja (żoni mediċi, remoti): PSA jew separazzjoni tal-membrana, li tiffoka fuq skjerament rapidu u manutenzjoni baxxa.
Xenarji futuri b'valur miżjud għoli: ITM flimkien ma 'enerġija rinnovabbli, adattata għall-produzzjoni mqassma ta' ossiġnu u qbid tal-karbonju.



Teknoloġija Integrata: Iċ-Ċavetta għat-Titjib tal-Effiċjenza fl-Enerġija



Integrazzjoni termali mat-turbini tal-gass

Estrazzjoni ta 'l-arja: Estratt parti ta' l-arja mill-kompressur tat-turbina tal-gass għall-ASU biex tnaqqas il-konsum ta 'enerġija tal-kompressur ta' l-arja indipendenti (Figura 7).
Reinjection tan-nitroġenu: Nitroġenu bi pressjoni għolja huwa injettat fil-kamra tal-kombustjoni biex tnaqqas it-temperatura tal-fjammi (NOx ↓ 50%), u fl-istess ħin taġixxi bħala dilwent biex ittejjeb l-użu tal-fjuwil (ġenerazzjoni ta 'enerġija ↑ {10-15%).



u Ċiklu Kombinat tal-Gassifikazzjoni tal-Faħam (IGCC)

Każ: Il-proġett Electric Tampa juża ASU bi pressjoni għolja, il-pressjoni tal-arja taqbel mat-turbina tal-gass, u n-nitroġenu jintuża għas-sinteżi tat-tkessiħ tal-gass, u l-effiċjenza termali ġenerali tas-sistema tiżdied għal 52%.
Vantaġġi: Tagħmir ta 'kompressjoni kondiviż, netwerk ta' rkupru tas-sħana ta 'l-iskart, u spejjeż kapitali huma mnaqqsa b' 15-20%



Integrazzjoni tal-proċess kimiku

Sintesi Produzzjoni tal-Gass: L-ossiġenu ASU jintuża għal reazzjoni ta 'ossidazzjoni parzjali, u n-nitroġenu tal-prodott sekondarju jintuża bħala materja prima għall-ammonja sintetika, billi tirrealizza l-koproduzzjoni "gass-kimika-fertilizzant".
Qbid tal-karbonju: CO₂ ta 'konċentrazzjoni għolja prodott minn kombustjoni arrikkita bl-ossiġnu jista' jkun issiġillat direttament biex jgħin id-dekarbonizzazzjoni industrijali.
Xejriet u sfidi emerġenti



Direzzjoni ta 'innovazzjoni teknoloġika

Breakthrough tal-Materjal:
Assorbenti ta 'prestazzjoni għolja (bħal MOFs) itejbu s-selettività tal-PSA, b'purità ta' aktar minn 97%.
Membrani taċ-ċeramika komposti jsolvu l-problema ta 'siġillar ta' temperatura għolja ta 'ITMS, b'ħajja mmirata estiża għal 50, {000 sigħat.
Trasformazzjoni Diġitali: L-algoritmi AI jottimizzaw il-parametri operattivi tal-ASU, u l-manutenzjoni ta 'tbassir tnaqqas il-ħin ta' waqfien bi 30%.


Bżonnijiet ta 'żvilupp sostenibbli

Proċess ta 'karbonju baxx: Uża l-enerġija mir-riħ / elettrosorbiment mmexxija mill-fotovoltajka (E-PSA) biex tinkiseb "ossiġnu aħdar aħdar-aħdar" b'ċirkwit magħluq.
Użu tas-sħana mormi: Uża s-sħana kimika tal-iskart għar-riġenerazzjoni tat-TSA, tnaqqas il-konsum ġenerali tal-enerġija b '10-12%.



Sfidi

Bottleneck fuq skala ta 'teknoloġija mhux kriġenika: is-separazzjoni PSA u l-membrana għadhom ma jistgħux jissostitwixxu distillazzjoni krijoġenika f'xenarji ta' purità għolja u fluss għoli.
Ostakli ta 'l-inġinerija ta' l-ITM: Il-proċess ta 'manifattura fuq skala kbira huwa immatur, u l-ispiża hija aktar minn 40% ogħla minn dik tal-proċess ta' temperatura baxxa.



Konklużjoni

L-iżvilupp tat-teknoloġija tas-separazzjoni tal-arja jippreżenta xejra ta '"temperatura baxxa tiddomina temperatura fuq skala kbira, mhux baxxa li timla x-xenarji tan-niċċa", u l-integrazzjoni profonda mal-proċess ta' konverżjoni tal-enerġija hija l-qalba tal-kompetizzjoni futura. Id-distillazzjoni krijoġenika tkompli tottimizza l-effiċjenza permezz ta 'integrazzjoni fuq skala kbira u tas-sħana, filwaqt li teknoloġija mhux kriġenika turi potenzjal fil-flessibilità u karbonizzazzjoni baxxa. Bl-avvanz tax-xjenza tal-materjali u t-teknoloġija diġitali, mudelli ġodda mmexxija minn proċessi ibridi (bħal krijoġeniċi + ITM) u l-enerġija rinnovabbli se jbiddlu mill-ġdid il-pajsaġġ tal-industrija u jipprovdu appoġġ ewlieni għall-għanijiet tan-newtralità tal-karbonju.
